足付きタイプ
観音開きタイプ
製品特徴
- 足付きで、最も小型のベンチ型ブースです。
- ターンテーブルの設置も可能です。
仕様
| 型番 | PBB型 | PBB-4 | PBB-6 | |
|---|---|---|---|---|
| ブース本体 寸法 | ブース間口 (mm.) | A 内寸 | 1000 | 1500 |
| B 外付 | 1080 | 1580 | ||
| 高さ (mm.) | 塗装室 | 1840 | 1840 | |
| 静圧室 | 1840 | 1840 | ||
| 全高 | 2360 | 2360 | ||
| 奥行き (mm.) | 塗装室 | 1000 | 1000 | |
| C 全体 | 1675 | 1675 | ||
| 排気ファン・モーター | 吐出口径 | ΦＡ | 50Hz/60Hz 300/400 | 400 |
| 高さ | mm. | 50Hz/60Hz 425/470 | 470 | |
| 風量 | m3／min | 40 | 60 | |
| 静圧 | Pa | 147 | 147 | |
| モーター (注1) | kW | 0.75 | 0.75 | |
| アレスターセット数 | Ｈ×Ｗ | 2×2＝4セット | 2×3＝6セット | |
| 付属品 | スイッチボックス | 有 | 有 | |
| 耐圧防爆型 直付蛍光灯 | 40Ｗ×2灯 | － | － | |
| 静圧計 (マノメーター) | オプション | オプション | ||
| 総重量 | Kg | 170 | 200 | |

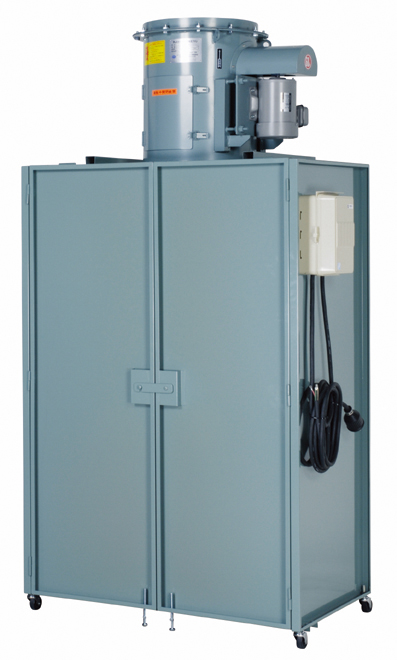

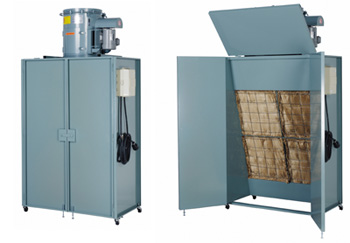

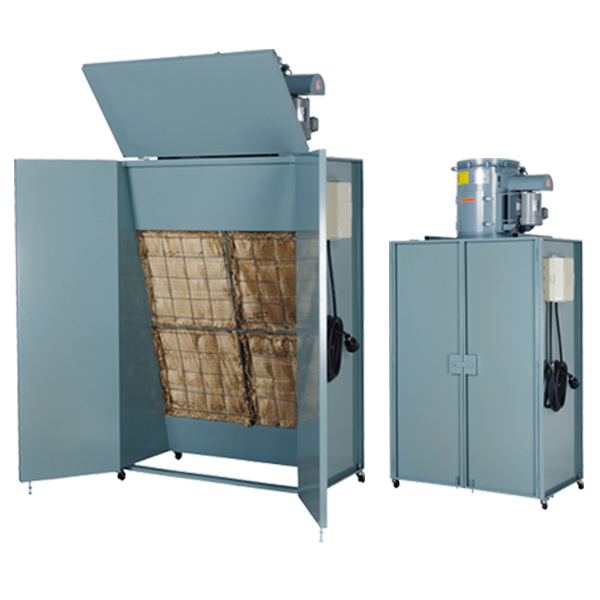

製品特徴
機械・モーター工具等再塗装整備工場用ミニブースです。キャスター付きで移動が容易です。
仕様

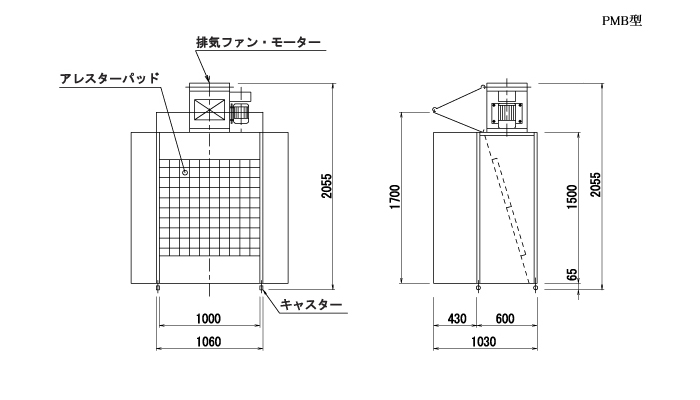

| 型番 | PMB-4型 | ||
|---|---|---|---|
| ブース本体 寸法 | ブース間口 (mm.) | 未使用時 | 1060(内寸1000) |
| 使用時 | 1500 | ||
| 高さ (mm.) | 塗装室 | 1565 | |
| 静圧室 | 1565 | ||
| 全高 | 2075 | ||
| 奥行き (mm.) | 未使用時 | 600 | |
| 使用時 | 1030 | ||
| 排気ファン・ モーター | 吐出口径 | ΦＡ | 400 |
| 高さ | mm. | 470 | |
| 風量 | m3／min | 50 | |
| 静圧 | Pa | 157 | |
| モーター (注1) | kW | 0.75 | |
| アレスターセット数 | Ｈ×Ｗ | 2×2＝4セット | |
| 付属品 | スイッチボックス | 有 | |
| 耐圧防爆型 直付蛍光灯 | 40Ｗ×2灯 | － | |
| 静圧計 (マノメーター) | オプション | ||
| 総重量 | Kg | 140 | |
