ドライブース基本モデル
標準タイプ
開口高タイプ
乾式塗装の最も標準的なタイプ
パネル素材に”ZAM材”を採用。高い耐腐食性と低コストを両立。
コンパクト設計で省スペース対応、設置も簡単
フィルター方式のため、メンテナンスが容易。面倒な廃水処理、スラッジ処理が不要です。
低騒音ファンで快適な作業環境を実現
製品説明
十分な除塵能力と高いメンテナンス性を兼ね備えた、パーカーオリジナルの乾式塗装ブースです。
塗料飛散の少ない囲い方式を採用。開口幅別に5つのモデルと取り揃えており、塗装環境に合わせたフィルターの選定も可能です。

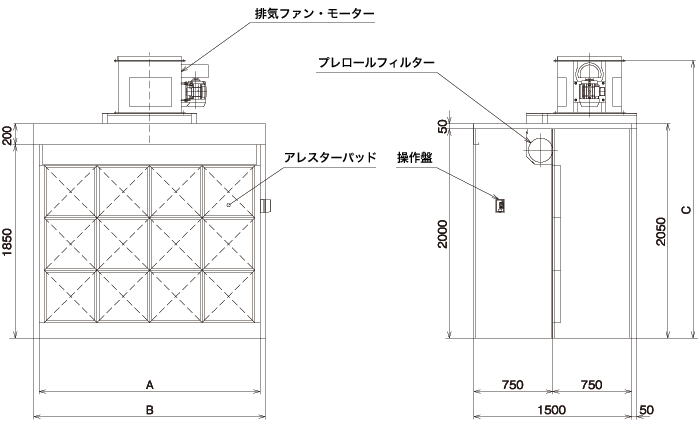

図面
仕様
| 付属品 | |
|---|---|
| ON-OFF ボタン付 電磁開閉器 | |
| オプション | |
|---|---|
| マノスターゲージ／マノメーター | |
| 照明 | 耐圧防爆型 直付け（2灯）／埋込み（3灯迄） |
仕様
| ブース型式 | PFB-1500型 | PFB-2000型 | PFB-2500型 | PFB-3000型 | PFB-3500型 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ブース 本体 |
ブース 間口 (mm) |
A 内寸 |
1600 | 2100 | 2600 | 3100 | 3600 | |||||
| B 外寸 |
1700 | 2200 | 2700 | 3200 | 3700 | |||||||
| 高さ (mm) | 2050 | |||||||||||
| 奥行き (mm) | 1550 | |||||||||||
| 主材／ 標準塗装色 |
高耐食溶融めっき鋼板 t1.6 ／ 塗装無し | |||||||||||
| 排気 ファン |
吐出口径 (ΦA) |
600 | 700 | 800 | ||||||||
| ファン全高 (mm) |
500 | 600 | 650 | |||||||||
| 風量 (m3／min) |
95 | 130 | 160 | 210 | 250 | |||||||
| 静圧(Pa) | 245 | |||||||||||
| モーター (kW) (注1) |
E 種全閉外扇形（標準）／耐圧防爆型（オプション） | |||||||||||
| 1.5 | 2.2 | 3.7 | ||||||||||
| 標準塗装色 | 7.5BG5.5/2.5 | |||||||||||
| 排気 フィルター |
アレスター セット |
3列 x 3段 = 9セット |
4列 x 3段 = 12セット |
5列 x 3段 = 15セット |
6列 x 3段 = 18セット |
7列 x 3段 = 21セット |
||||||
| プレロール フィルター |
#150H （1500×50m×1本） |
#100H （1000×50m×2本） |
#150H （1500×50m×1本） |
#150H （1500×50m×2本） |
#150H （1500×50m×1本） |
|||||||
| 型式 （寸法） |
#100H （1000×50m×1本） |
#100H （1000×50m×2本） |
||||||||||
| Ｃ 全高（mm） | 2652.3 | 2696.3 | 2752.3 | 2802.3 | ||||||||
| 総重量（Kg） | 310 | 360 | 410 | 460 | 540 | |||||||
(注1) モーター：200V-50/60Hz-4P

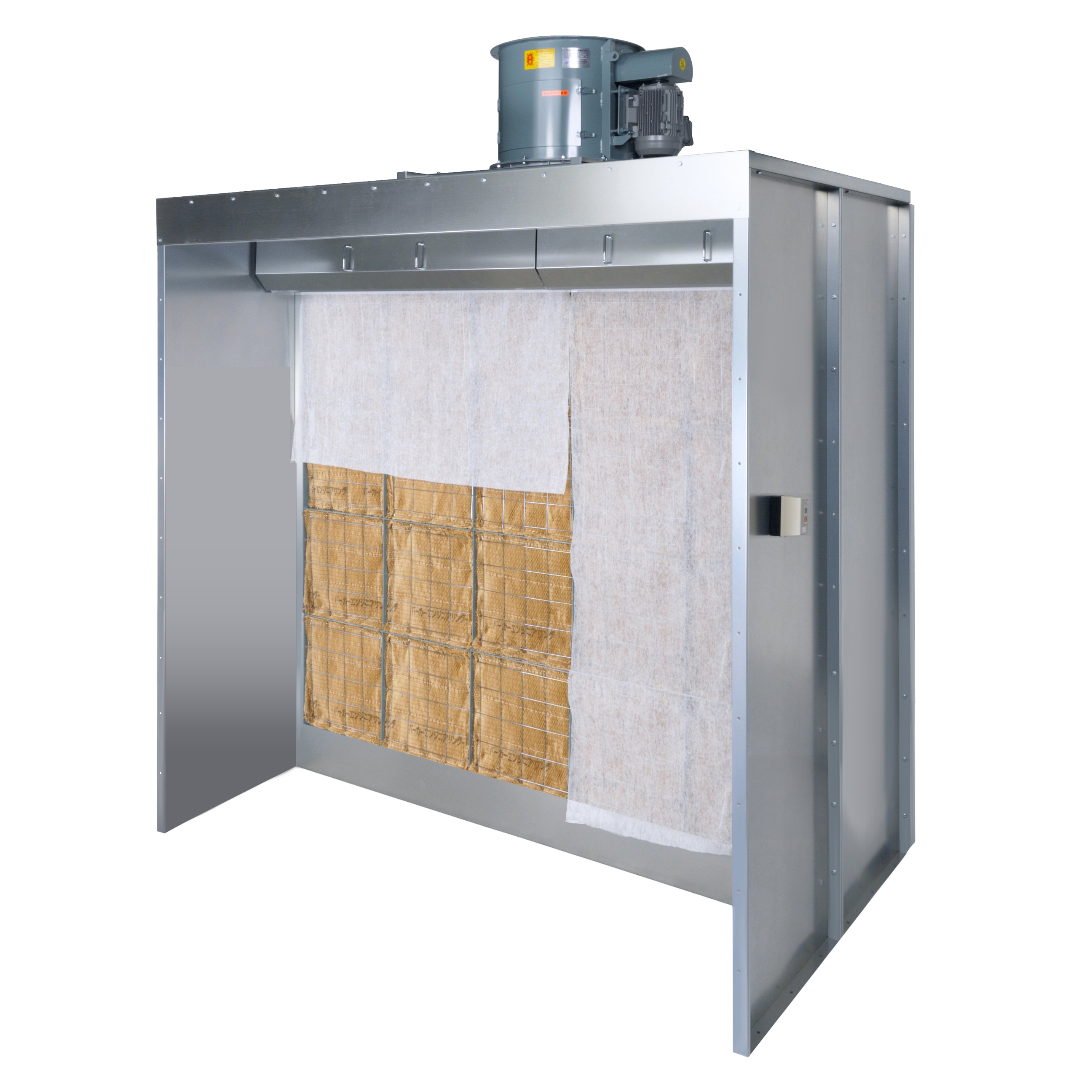

乾式塗装の開口高タイプ
パネル素材に”ZAM材”を採用。高い耐腐食性と低コストを両立。
コンパクト設計で省スペース対応、設置も簡単
フィルター方式のため、メンテナンスが容易。面倒な廃水処理、スラッジ処理が不要です。
低騒音ファンで快適な作業環境を実現
製品説明
十分な除塵能力と高いメンテナンス性を兼ね備えた、パーカーオリジナルの乾式塗装ブースです。
塗料飛散の少ない囲い方式を採用。標準よりも高い開口高と、開口幅別に5つのモデルと取り揃えており、塗装環境に合わせたフィルターの選定も可能です。

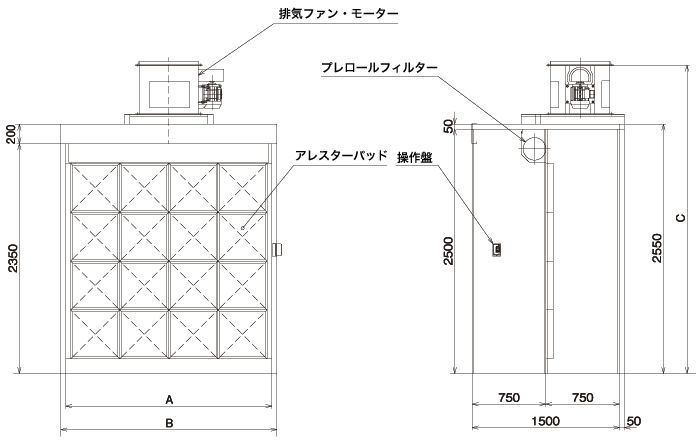

図面
仕様
| 付属品 | |
|---|---|
| ON-OFF ボタン付 電磁開閉器 | |
| オプション | |
|---|---|
| マノスターゲージ／マノメーター | |
| 照明 | 耐圧防爆型 直付け（2灯）／埋込み（3灯迄） |
仕様
| ブース型式 | PFB-1500H型 | PFB-2000H型 | PFB-2500H型 | PFB-3000H型 | PFB-3500H型 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ブース 本体 |
ブース 間口 (mm) |
A 内寸 |
1600 | 2100 | 2600 | 3100 | 3600 | |||||
| B 外寸 |
1700 | 2200 | 2700 | 3200 | 3700 | |||||||
| 高さ (mm) | 2550 | |||||||||||
| 奥行き (mm) | 1550 | |||||||||||
| 主材／ 標準塗装色 |
高耐食溶融めっき鋼板 t1.6 ／ 塗装無し | |||||||||||
| 排気 ファン |
吐出口径 (ΦA) |
600 | 700 | 800 | ||||||||
| ファン全高 (mm) |
500 | 600 | 650 | |||||||||
| 風量 (m3／min) |
130 | 160 | 210 | 250 | 290 | |||||||
| 静圧(Pa) | 245 | |||||||||||
| モーター (kW) (注1) |
E 種全閉外扇形（標準）／耐圧防爆型（オプション） | |||||||||||
| 1.5 | 2.2 | 3.7 | ||||||||||
| 標準塗装色 | 7.5BG5.5/2.5 | |||||||||||
| 排気 フィルター |
アレスター セット |
3列 x 4段 = 12セット |
4列 x 4段 = 16セット |
5列 x 4段 = 20セット |
6列 x 4段 = 24セット |
7列 x 4段 = 28セット |
||||||
| プレロール フィルター |
#150H （1500×50m×1本） |
#100H （1000×50m×2本） |
#150H （1500×50m×1本） |
#150H （1500×50m×2本） |
#150H （1500×50m×1本） |
|||||||
| 型式 （寸法） |
#100H （1000×50m×1本） |
#100H （1000×50m×2本） |
||||||||||
| Ｃ 全高（mm） | 3152.3 | 3196.3 | 3302.3 | |||||||||
| 総重量（Kg） | 360 | 420 | 480 | 560 | 630 | |||||||
(注1) モーター：200V-50/60Hz-4P
