塗装作業の現場を深く知るパーカーエンジニアリングは、規格化された水洗式・乾式塗装ブースを製造・販売しています。
これらは、社内規格化されたパネル・ファンで組み立てられるため、納期に関してはほぼ即納で対応。簡易に組立が可能で、コスト面でも非常にメリットのある塗装ブースです。
規格ブースをアレンジした特注ブースのほか、規格パネルを組み合わせた防塵囲いなど、様々な用途への応用が可能です。また、化成・塗料スラッジの分離回収に最適な とれる蔵 もあわせてご提案いたします。
各ブースに最適なオリジナルフィルター・サプライ品もあわせてご利用下さい。

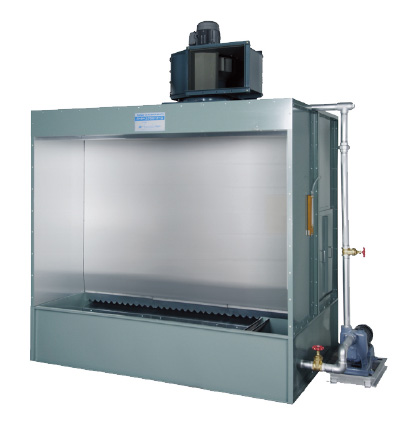

スクラバー効果により、ミスト除塵をする水洗式の局所排気装置です。
ミスト除塵効率99％（実験値）の効果があり, 規格パネルで作成するため、安価でほぼ即納可能。工期も短縮できます。また、特殊加工により、樹脂塗装など特に高品位な塗装にも対応することができます。

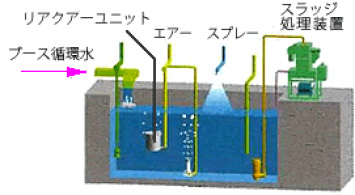

バイオテクノロジーによって塗料スラッジを不粘着化・分解するPBT（パーカー・バイオトロン）システムもあわせてご利用下さい。
※除塵効率は、塗料の種類、スプレー方法や管理状況によって変化します。
※正しい性能を確保するため、運転前には必ず水位確認をお願いいたします。
・スクラバー効果で塗料ミストを効果的に除塵します。
（除塵効率99%以上・実験値）
■パーカー・スクラバーブース（PSB）
耐腐食性の高いZAM材を利用したタイプ
・P 型 （水膜板付き）
・PH 型（ 水膜板付き・開口高あり）
・E 型 （ポンプレス型）
・EH 型（ ポンプレス型・開口高あり）
設置上の注意・法規
塗料ミストを直接フィルターに吸着させることで効率的に捕集する局所排気装置です。
お客様のニーズにあわせて、広い開口高を確保したモデルや、小型で移動が容易なモデル等をラインナップ。ジャバラ式などの特注品も納入可能です。
短納期、低コストで導入いただけるこれらの製品群は幅広いお客様に満足いただいております。
安全・衛生的
特注も可能
■受注生産によるブース
大型塗装ブース |  |
 | |
 |
設置上の注意・法規
パーカーエンジニアリングでは、塗装目的に合わせた様々なオリジナル給気・排気用フィルターのほか、
微生物を利用した塗料スラッジ処理システム（PBTシステム）用サプライ品、無公害の塗料凝集剤・添加剤を、お客様のご要望にあわせて幅広くラインナップしています。
■フィルター
分類は一応の目安です。塗料・使用目的に応じて最適なフィルターをご提案します。
| 排気用 | |||||
|---|---|---|---|---|---|
 |
アレスターパッド | 排気一般用 塗料適応性（大） |
 |
ネオパッド | 排気一般用 |
 |
クールパッド | 排気一般用 |  |
プレロールフィルター プレロールフィルターハーフ |
排気一般用 |
 |
ウェーブフィルター | 排気一般用 大型ブース向け |
 |
ネオロールフィルター | 排気一般用 |
| 給気用 | |||||
|---|---|---|---|---|---|
 | パーカー・エアフィルター PS#4／PS#5 | 給気一次 オートブース用 |  | パーカー・エアフィルター PS#6 | 給気二次 オートブース用 |
 | パーカー・エアフィルター PS#8 | 給気二次用 |  | スリーポケットフィルター | 給気二次用 |
| 排気・給気 両用 | |||||
|---|---|---|---|---|---|
 | ペイントストッパー | 排気二次用 給気一次用 |  | ダブルポケットフィルター | 排気二次用 給気二次用 |
■水洗式塗装ブース用サプライ品
 | PBTシステム用サプライ品 |  | 塗料凝集剤 |
 | 塗料用添加剤 |
■とれる蔵
縦型遠心分離で効果的に塗料・化成・その他スラッジを分離除去
パーカーエンジニアリングは、塗料スラッジや化成処理スラッジの分離回収に、全くフィルターを必要としないオリジナル縦型遠心分離機をご提案いたします。全自動運転が可能で、取り扱いが簡単。コンパクトな設計ながら振動も抑え耐久性にも優れています。
シリコンなどの有価資源や汚泥の分離回収にも対応可能。お客様のご要望により改造にも対応することが出来ます。
塗料スラッジ分離回収
スラッジの分離回収
鉱物類の分離回収
製品特徴
- 消耗品不要、電気容量1.5kWでランニングコスト低減。
- 縦型で遠心効果が大きく、含水率をより低く抑える。
- 完全に水切りを行い、粕受けへの液垂れを防ぐ。
- 全自動運転で取扱が簡単。
- 振動が少なく、運転音が静かで耐久性に優れる。
- インバ―タ―搭載で物性に応じ条件設定が可能。
- コンパクト設計で設置場所を選ばない。
| 主な仕様 | タイプⅠ アルミローター | タイプⅡ ステンレスローター |
|---|---|---|
| 処理対象 | 塗料スラッジ 事業排水 汚泥土壌 | 有価資源回収 化成スラッジ 腐食性スラッジ |
| モーター | 1.5kw2P/200V | |
| ローター容量 | 5.5L | 4L |
| 実効容量 | 3L | 2L強 |
| 遠心効果 | 3,000G | 5,000G |
| 最大処理能力 | 180L/min | 100L/min |
| ローター材質 | アルミ合金 | SUS304 |
| 接液部材質 | SUS304 アルミ合金 | SUS304 |
| 本体外形寸法[mm] | 500×830（操作盤180含む）×810H（架台含まず） | |
| 重量 | 200kg | 250kg |
| オプション | |
|---|---|
| 安全操作室 | カテゴリー２・３・４対応化 |
| オーダーメイド架台 | スラッジ受け 飛散防止等対応 |
| 警報付点検扉 | 点検扉安全対策追加 |
| 扉ロック | 運転中扉ロック |
