製品特徴

ウェーブフィルターが多量の噴霧塗料も効果的に捕集します。
大型ブースでもフィルター交換が容易です。

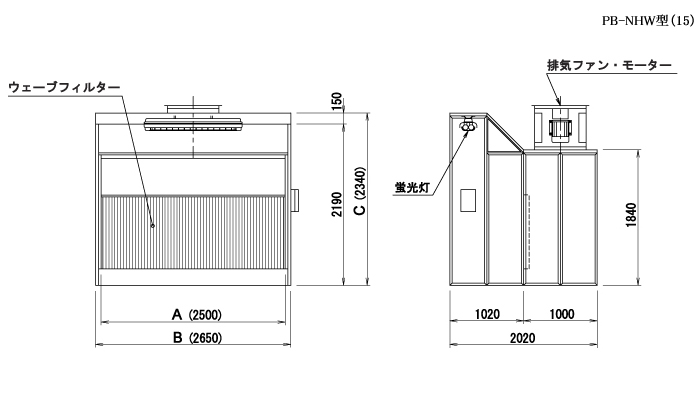

ウェーブフィルターブースW型

型番	ＰＢ−NHW型		ＰＢ−12NHW	ＰＢ−15NHW	ＰＢ−18NHW	ＰＢ−21NHW
ブース本体寸法	ブース間口 (mm.)	A 内寸	2000	2500	3000	3500
	ブース間口 (mm.)	B 外付	2150	2650	3150	3650
	高さ (mm.)	塗装室	2340	2340	2340	2340
		静圧室	1840	1840	1840	1840
		全高	2340	2440	2490	2490
	奥行き (mm.)	塗装室	1000	1000	1000	1000
	奥行き (mm.)	C 全体	2000	2000	2000	2000
排気ファン・モーター	吐出口径	ΦＡ	600	700	800	800
	高さ	mm.	500	600	650	650
	風量	m³／min	160	210	250	290
	静圧	Pa	196	196	196	196
	モーター (注1)	kW	1.5	2.2	2.2	3.7
付属品	スイッチボックス		有	有	有	有
	安全増防爆型直付蛍光灯	40Ｗ×2灯	1台	1台	2台	2台
	静圧計 (マノメーター)		オプション	オプション	オプション	オプション
ウェーブフィルター	高さ×長さ	mm.	1000×2000	1000×2500	1000×3000	1000×3500
ウェーブフィルター	段数		1段	１段	1段	１段
総重量		Kg	450	500	550	650

(注1) モーター：200V-50/60Hz-4P（非防爆型）

お客様のご要望により仕様変更が可能です。相談窓口（事業所）へご相談ください。
