規格製品PRODUCTS
乾式塗装ブース
ネオロールフィルターブースNRF型
製品特徴
グラスウール製の弊社フィルター（ネオロール）専用のブースです。フィルターの廃棄部をカットし、新しい面を引き出すだけなので、簡単にメンテナンスが可能です。

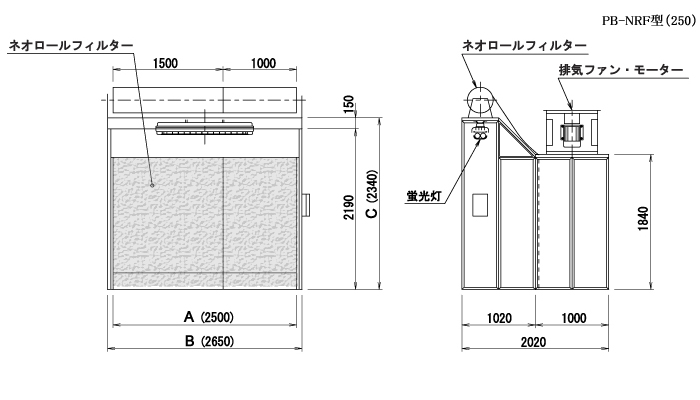

仕様
| ＰＢ−ＮＲＦ型 | ＰＢ−１５０ＮＲＦ | ＰＢ−２００ＮＲＦ | ＰＢ−２５０ＮＲＦ | ＰＢ−３００ＮＲＦ | ＰＢ−３５０ＮＲＦ | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ブース 本体 |
ブース 間口 (mm) |
A 内寸 |
1500 | 2000 | 2500 | 3000 | 3500 | |||||
| B 外寸 |
1650 | 2150 | 2650 | 3150 | 3650 | |||||||
| 高さ (mm) |
塗装室 | 2340 | 2340 | 2340 | 2340 | 2340 | ||||||
| 静圧室 | 1840 | 1840 | 1840 | 1840 | 1840 | |||||||
| 全高 | 2340 | 2340 | 2340 | 2340 | 2340 | |||||||
| 奥行き (mm) | 塗装室 | 1000 | 1000 | 1000 | 1000 | 1000 | ||||||
| C 全体 | 2000 | 2000 | 2000 | 2000 | 2000 | |||||||
| 排気 ファン・ モーター |
吐出口径 (ΦA) |
600 | 600 | 700 | 800 | 800 | ||||||
| ファン全高 (mm) |
500 | 500 | 600 | 650 | 650 | |||||||
| 風量 (m3／min) |
130 | 160 | 210 | 250 | 290 | |||||||
| 静圧(Pa) | 196 | 196 | 196 | 196 | 196 | |||||||
| モーター (kW) (注1) |
1.5 | 1.5 | 2.2 | 2.2 | 3.7 | |||||||
| 付属品 | スイッチボックス | 有 | 有 | 有 | 有 | 有 | ||||||
| 安全増防爆型 直付蛍光灯 |
40Ｗ×2灯 | 1台 | 1台 | 1台 | 2台 | 2台 | ||||||
| 静圧計 (マノメーター) |
オプション | オプション | オプション | オプション | オプション | |||||||
| ネオロール フィルター |
1000mm. 幅50m.巻 |
− | 2本 | 1本 | 2本 | 2本 | ||||||
| 1500mm. 幅50m.巻 |
1本 | - | 1本 | - | 1本 | |||||||
| 総重量 | Kg | 350 | 470 | 520 | 590 | 690 | ||||||
(注1) モーター：200V-50/60Hz-4P
お客様のご要望により仕様変更が可能です。相談窓口（事業所）へご相談ください。
