乾式塗装ブース

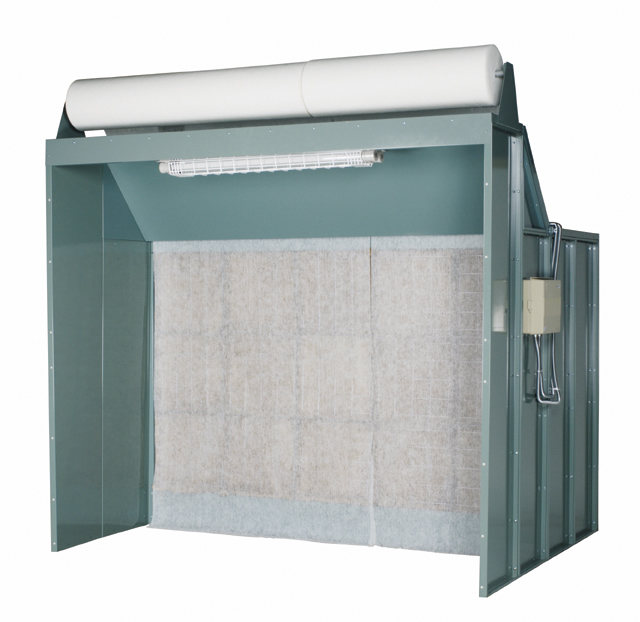

アレスターブース NHR型（奥行き・開口高ありプレロールフィルター装備）
製品特徴
- 奥行きと開口高をとったＮＨ型をベースに、フィルターの集中的な目詰まり防止のため、プレロールフィルターを採用したタイプです。パット交換の回数を減らすことができます。
- 特注により密閉型のブースにすることも可能です。
仕様

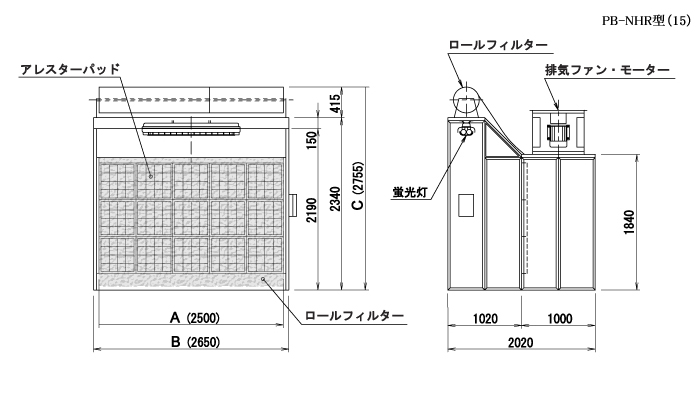

| 型番 | ＰＢ-NHR型 | ＰＢ−12NHR | ＰＢ−15NHR | ＰＢ−18NHR | ＰＢ−21NHR | |
|---|---|---|---|---|---|---|
| ブース本体 寸法 |
ブース間口 (mm.) |
A 内寸 | 2000 | 2500 | 3000 | 3500 |
| B 外付 | 2150 | 2650 | 3150 | 3650 | ||
| 高さ (mm.) |
塗装室 | 2340 | 2340 | 2340 | 2340 | |
| 静圧室 | 1840 | 1840 | 1840 | 1840 | ||
| 全高 | 2340 | 2440 | 2490 | 2490 | ||
| 奥行き (mm.) |
塗装室 | 1000 | 1000 | 1000 | 1000 | |
| C 全体 | 2020 | 2020 | 2020 | 2020 | ||
| 排気ファン・ モーター |
吐出口径 | ΦＡ | 600 | 700 | 800 | 800 |
| 高さ | mm. | 500 | 600 | 650 | 650 | |
| 風量 | m3／min | 160 | 210 | 250 | 290 | |
| 静圧 | Pa | 196 | 196 | 196 | 196 | |
| モーター (注1) | kW | 1.5 | 2.2 | 2.2 | 3.7 | |
| アレスターセット数 | Ｈ×Ｗ | 3×4＝12セット | 3×5＝15セット | 3×6＝18セット | 3×7＝21セット | |
| 付属品 | スイッチボックス | 有 | 有 | 有 | 有 | |
| 安全増防爆型 直付蛍光灯 |
40Ｗ×2灯 | 1台 | 1台 | 2台 | 2台 | |
| 静圧計 (マノメーター) |
オプション | オプション | オプション | オプション | ||
| プレロール フィルター |
1000mm. 幅100m.巻 |
2本 | 1本 | - | 2本 | |
| 1500mm. 幅100m.巻 |
- | 1本 | 2本 | 1本 | ||
| 総重量 | Kg | 470 | 520 | 590 | 690 | |
(注1) モーター：200V-50/60Hz-4P（非防爆型）
お客様のご要望により仕様変更が可能です。相談窓口（事業所）へご相談ください。
