乾式塗装ブース

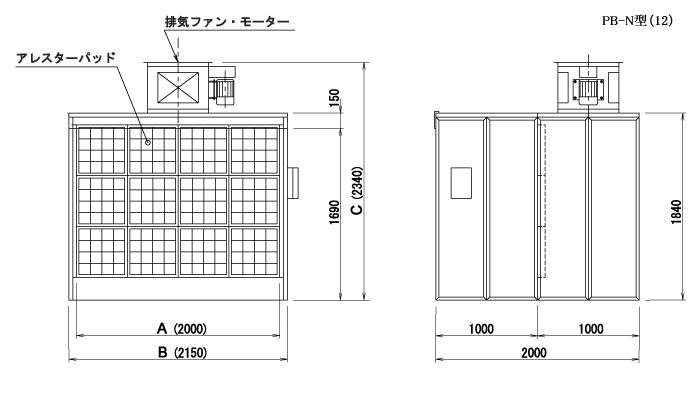

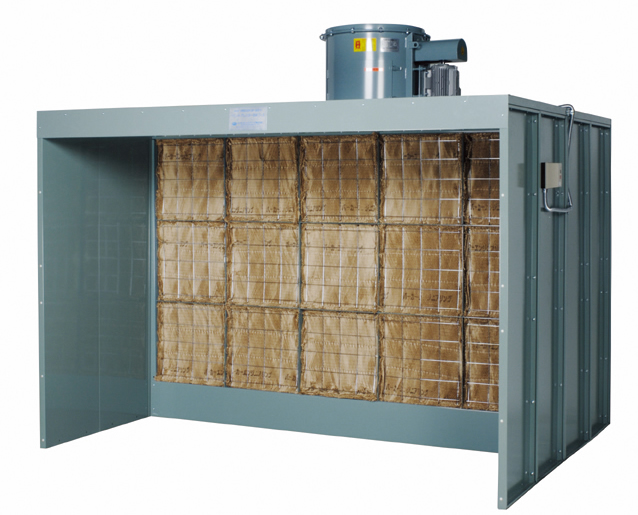

アレスターブース N型（奥行きあり）
仕様
| 型番 | ＰＢ-N型 | ＰＢ−9N | ＰＢ−12N | ＰＢ−15N | |
|---|---|---|---|---|---|
| ブース本体 寸法 |
ブース間口 (mm.) |
A 内寸 | 1500 | 2000 | 2500 |
| B 外付 | 1650 | 2150 | 2650 | ||
| 高さ (mm.) |
塗装室 | 1840 | 1840 | 1840 | |
| 静圧室 | 1840 | 1840 | 1840 | ||
| 全高 | 2340 | 2340 | 2340 | ||
| 奥行き (mm.) |
塗装室 | 1000 | 1000 | 1000 | |
| C 全体 | 2000 | 2000 | 2000 | ||
| 排気ファン・ モーター |
吐出口径 | ΦＡ | 600 | 600 | 600 |
| 高さ | mm. | 500 | 500 | 500 | |
| 風量 | m3／min | 95 | 130 | 160 | |
| 静圧 | Pa | 196 | 196 | 196 | |
| モーター (注1) | kW | 1.5 | 1.5 | 1.5 | |
| アレスターセット数 | Ｈ×Ｗ | 3×3＝9セット | 3×4＝12セット | 3×5＝15セット | |
| 付属品 | スイッチボックス | 有 | 有 | 有 | |
| 安全増防爆型 直付蛍光灯 |
40Ｗ×2灯 | － | － | － | |
| 静圧計 (マノメーター) |
オプション | オプション | オプション | ||
| 総重量 | Kg | 230 | 260 | 290 | |
(注1) モーター：200V-50/60Hz-4P（非防爆型）
お客様のご要望により仕様変更が可能です。相談窓口（事業所）へご相談ください。
