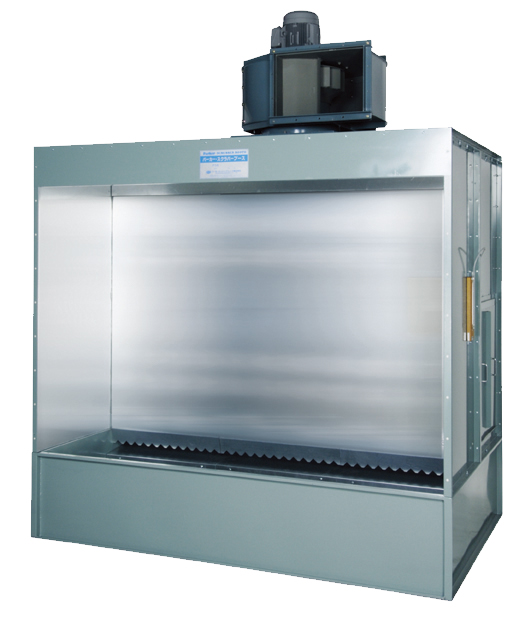

■ HC型（ポンプレス型・開口高あり）
製品特徴
- シャワー用ポンプもウォーターカーテンも必要としないブースです。
- ポンプ、配管のトラブルはありません。
- 最も安価で簡易型のブースです。
- ミスト除塵効率は99％以上に安定しています。（実験値）
- コンベアを通すための作業室設置もしくは増設が容易で自動塗装ラインに最適です。
（追加パネルは別注となります）
仕様

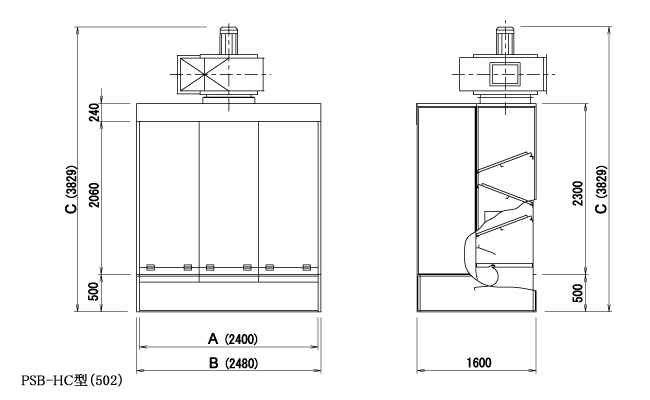

| 型番 | PSB-HC型 | PSB-501HC | PSB-502HC | PSB-503HC | PSB-504HC | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 交流周波数 | Hz | 50 | 60 | 50 | 60 | 50 | 60 | 50 | 60 | ||
| ブース 本体 寸法 |
間口幅 | Amm. | 1600 | 2400 | 3200 | 4000 | |||||
| 全体幅 | Bmm. | 1680 | 2480 | 3280 | 4080 | ||||||
| 高さ(mm) | 本体 | mm. | 2300 | 2300 | 2300 | 2300 | |||||
| タンク | mm. | 500 | 500 | 500 | 500 | ||||||
| 奥行き | mm. | 1600 | 1600 | 1600 | 1600 | ||||||
| 全体高 (注) | Cmm. | （3810） | （3803） | （3860） | （3860） | （3948） | （3890） | （4069） | （3998） | ||
| 排風機 （電動機付） |
型式 | ♯ | 4 | 3 1/2 | 4 | 3 1/2 | 4 1/2 | 4 | 5 | 4 1/2 | |
| 排気口寸法 | 縦 | mm. | 440 | 385 | 440 | 440 | 495 | 440 | 550 | 475 | |
| 横 | mm. | 650 | 570 | 650 | 650 | 730 | 650 | 815 | 730 | ||
| 風量 | m3／min | 145 | 145 | 198 | 198 | 250 | 250 | 320 | 320 | ||
| 静圧（Pa） | Pa | 980 | 980 | 980 | 980 | 980 | 980 | 980 | 980 | ||
| 電動機 | kW | 3.7 | 5.5 | 5.5 | 5.5 | 7.5 | 7.5 | 11 | 11 | ||
| 重量 | kg | 302 | 255 | 328 | 328 | 397 | 342 | 530 | 430 | ||
| タンク容量 | ℓ | 1000 | 1500 | 2000 | 2500 | ||||||
(注) 全体高は全閉外扇型モーターの寸法ですが、メーカーにより異なります。
お客様のご要望により仕様変更が可能です。相談窓口（事業所）へご相談ください。
