水洗式塗装ブース

パーカー・スクラバーブースHB型(水膜板付き・開口高あり)

PSB B パーカー・スクラバーブースHB型(水膜板付き・開口高あり)

製品特徴

  1. 豊富なウォーターカーテン水によって塗料ミストは
    水面に打ち落とされ、カーテン正面の塗料付着汚れが
    なく、清潔に保たれます。
  2. ミスト除塵効率は99%以上に安定しています。
    (実験値)
  3. ポンプ、配管詰りのトラブル防止のため、サクション、
    フィルター部を大きくとり、スクラバー水位を一定に
    しています。
  4. コンベアを通すための作業室設置もしくは増設が容易で
    自動塗装ラインに最適です。
    (追加パネルは別注となります)

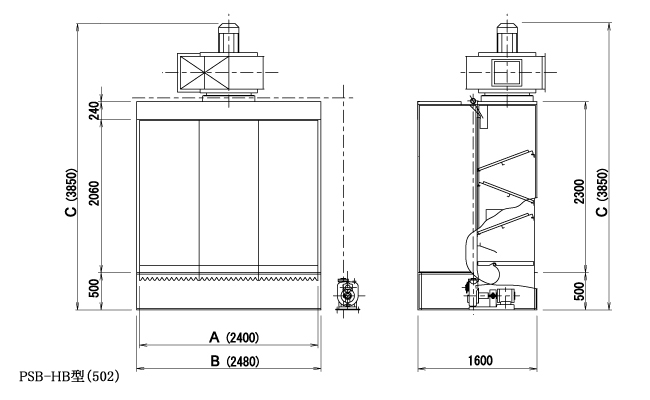

PSB HB 502 DW パーカー・スクラバーブースHB型(水膜板付き・開口高あり)

仕様

型番 PSB-HB型 PSB-501HB PSB-502HB PSB-503HB PSB-504HB
交流周波数   Hz 50 60 50 60 50 60 50 60
ブース
本体
寸法
間口幅 Amm. 1600 2400 3200 4000
全体幅 Bmm. 1680 2480 3280 4080
高さ(mm) 本体 mm. 2300 2300 2300 2300
タンク mm. 500 500 500 500
奥行き mm. 1600 1600 1600 1600
全体高 () Cmm. (3810) (3803) (3860) (3860) (3948) (3890) (4069) (3998)
排風機
(電動機付)
型式 4 3 1/2 4 3 1/2 4 1/2 4 5 4 1/2
排気口寸法 mm. 440 385 440 440 495 440 550 495
mm. 650 570 650 650 730 650 815 730
風量 m3/min 145 145 190 190 250 250 320 320
静圧(Pa) Pa 980 980 980 980 980 980 980 980
電動機 kW 3.7 5.5 5.5 5.5 7.5 7.5 11 11
重量 kg 302 255 328 328 397 342 530 430
タンク容量 電動機 kW 0.75 0.75 0.75 0.75 1.5 1.5 1.5 1.5
配管径 Φ 50 40 50 50 65 65 65 65
  1000 1500 2000 2500

() 全体高は全閉外扇型モーターの寸法ですが、メーカーにより異なります。

お客様のご要望により仕様変更が可能です。相談窓口(事業所)へご相談ください。
