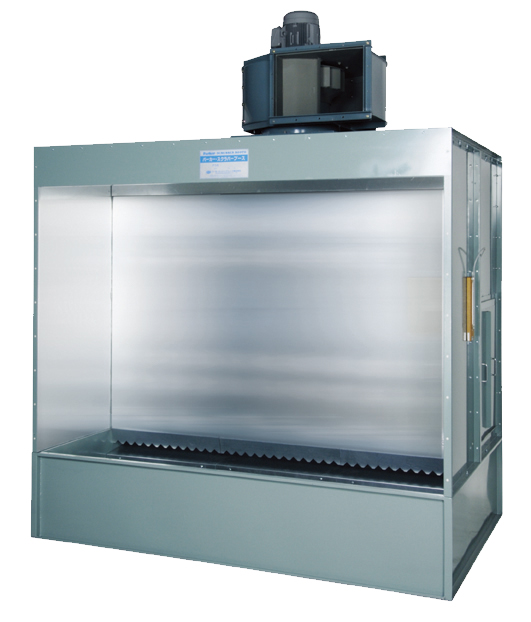

■C型（ポンプレス型）
製品特徴
- シャワー用ポンプもウォーターカーテンも必要としないブースです。
- ポンプ、配管のトラブルはありません。
- 最も安価で簡易型のブースです。
- ミスト除塵効率は９９％以上に安定しています。（実験値）
仕様

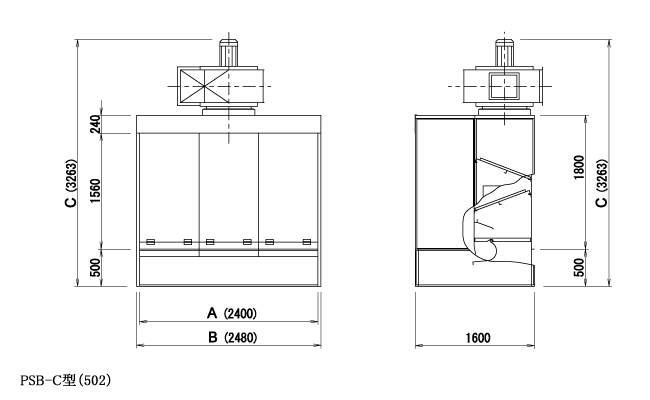

| 型番 | PSB-C型 | PSB-501C | PSB-502C | PSB-503C | PSB-504C | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 交流周波数 | Hz | 50 | 60 | 50 | 60 | 50 | 60 | 50 | 60 | ||
| ブース 本体 寸法 |
間口幅 | Amm. | 1600 | 2400 | 3200 | 4000 | |||||
| 全体幅 | Bmm. | 1680 | 2480 | 3280 | 4080 | ||||||
| 高さ(mm) | 本体 | mm. | 1800 | 1800 | 1800 | 1800 | |||||
| タンク | mm. | 500 | 500 | 500 | 500 | ||||||
| 奥行き | mm. | 1600 | 1600 | 1600 | 1600 | ||||||
| 全体高 (注) | Cmm. | （3263） | （3263） | （3310） | （3303） | （3360） | （3360） | （3448） | （3390） | ||
| 排風機 （電動機付） |
型式 | ♯ | 3 1/2 | 3 1/2 | 4 | 3 1/2 | 4 | 4 | 4 1/2 | 4 | |
| 排気口寸法 | 縦 | mm. | 385 | 385 | 440 | 385 | 440 | 440 | 495 | 440 | |
| 横 | mm. | 570 | 570 | 650 | 570 | 650 | 650 | 730 | 650 | ||
| 風量 | m3／min | 95 | 95 | 145 | 145 | 190 | 190 | 250 | 250 | ||
| 静圧（Pa） | Pa | 980 | 980 | 980 | 980 | 980 | 980 | 980 | 980 | ||
| 電動機 | kW | 3.7 | 3.7 | 3.7 | 5.5 | 5.5 | 5.5 | 7.5 | 7.5 | ||
| 重量 | kg | 229 | 229 | 302 | 255 | 328 | 328 | 397 | 342 | ||
| タンク容量 | ℓ | 1000 | 1500 | 2000 | 2500 | ||||||
(注) 全体高は全閉外扇型モーターの寸法ですが、メーカーにより異なります。
お客様のご要望により仕様変更が可能です。相談窓口（事業所）へご相談ください。
