水洗式塗装ブース

パーカー・スクラバーブースB型(水膜板付き)

PSB B パーカー・スクラバーブースB型(水膜板付き)

製品特徴

  1. 豊富なウォーターカーテン水によって塗料ミストは
    水面に打ち落とされ、カーテン正面の塗料付着汚れが
    なく、清潔に保たれます。
  2. ミスト除塵効率は99%以上に安定しています。
    (実験値)
  3. ポンプ、配管詰りのトラブル防止のため、サクション、
    フィルター部を大きくとり、スクラバー水位を一定に
    しています。

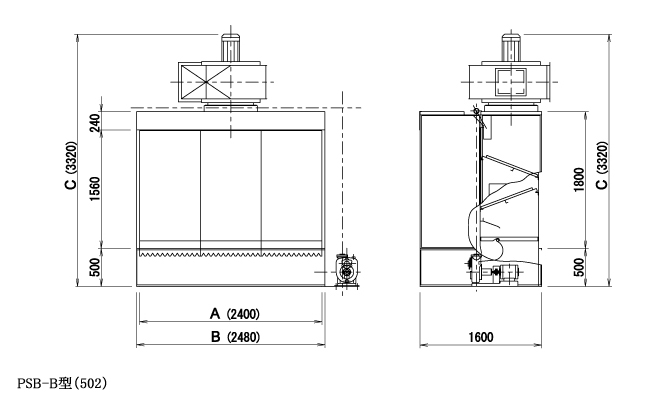

PSB B 502 DW パーカー・スクラバーブースB型(水膜板付き)

仕様

型番 PSB-B型 PSB-501B PSB-502B PSB-503B PSB-504B
交流周波数   Hz 50 60 50 60 50 60 50 60
ブース
本体
寸法
間口幅 Amm. 1600 2400 3200 4000
全体幅 Bmm. 1680 2480 3280 4080
高さ(mm) 本体 mm. 1800 1800 1800 1800
タンク mm. 500 500 500 500
奥行き mm. 1600 1600 1600 1600
全体高 () Cmm. (3263) (3263) (3310) (3303) (3360) (3360) (3448) (3390)
排風機
(電動機付)
型式 3 1/2 3 1/2 4 3 1/2 4 4 4 1/2 4
排気口寸法 mm. 385 385 440 385 440 440 495 440
mm. 570 570 650 570 650 650 730 650
風量 m3/min 95 95 145 145 190 190 250 250
静圧(Pa) Pa 980 980 980 980 980 980 980 980
電動機 kW 3.7 3.7 3.7 5.5 5.5 5.5 7.5 7.5
重量 kg 229 229 302 255 328 328 397 342
タンク容量 電動機 kW 0.75 0.75 0.75 0.75 1.5 1.5 1.5 1.5
配管径 Φ 50 40 50 50 65 65 65 65
  1000 1500 2000 2500

() 全体高は全閉外扇型モーターの寸法ですが、メーカーにより異なります。

お客様のご要望により仕様変更が可能です。相談窓口(事業所)へご相談ください。
