規格製品PRODUCTS

乾式塗装ブース

ネオロールフィルターブースNRF型

PB NRF 250 CG ネオロールフィルターブースNRF型

製品特徴

グラスウール製の弊社フィルター(ネオロール)専用のブースです。フィルターの廃棄部をカットし、新しい面を引き出すだけなので、簡単にメンテナンスが可能です。

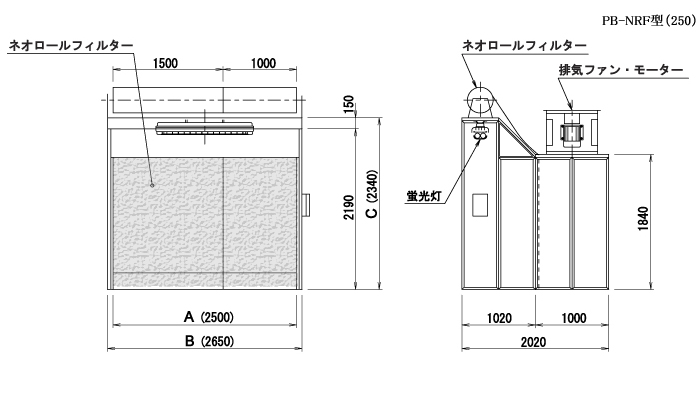

PB NRF 250 DW ネオロールフィルターブースNRF型

仕様

PB−NRF型 PB−150NRF PB−200NRF PB−250NRF PB−300NRF PB−350NRF
ブース
本体
ブース
間口
(mm)
A
内寸
1500 2000 2500 3000 3500
B
外寸
1650 2150 2650 3150 3650
高さ
(mm)
塗装室 2340 2340 2340 2340 2340
静圧室 1840 1840 1840 1840 1840
全高 2340 2340 2340 2340 2340
奥行き (mm) 塗装室 1000 1000 1000 1000 1000
C 全体 2000 2000 2000 2000 2000
排気
ファン・
モーター
吐出口径
(ΦA)
600 600 700 800 800
ファン全高
(mm)
500 500 600 650 650
風量
(m3/min)
130 160 210 250 290
静圧(Pa) 196 196 196 196 196
モーター
(kW) (注1)
1.5 1.5 2.2 2.2 3.7
付属品 スイッチボックス
安全増防爆型
直付蛍光灯
40W×2灯 1台 1台 1台 2台 2台
静圧計
(マノメーター)
オプション オプション オプション オプション オプション
ネオロール
フィルター
1000mm.
幅50m.巻
2本 1本 2本 2本
1500mm.
幅50m.巻
1本 - 1本 - 1本
総重量   Kg 350 470 520 590 690

(注1) モーター:200V-50/60Hz-4P

お客様のご要望により仕様変更が可能です。相談窓口(事業所)へご相談ください。
